3. OVN-Gateway 가이드

목적​

  • OVN Gateway 역할을 수행하는 Chassis 식별
  • Logical Router Port별 Gateway 우선순위 확인
  • OpenStack Router와 OVN Northbound DB Object 간 연결관계 추적
  • SNAT·DNAT 동작 Router와 Gateway Chassis 확인

Gateway Node 식별​

  • OVN Southbound DB의 Chassis·Encapsulation·Port Binding 정보 확인
  • cr-lrp-* Port Binding 보유 Chassis의 Gateway 역할 확인
  • Chassis UUID·Hostname·Geneve Tunnel IP 간 연결관계 확인
Gateway Chassis 및 Port Binding 확인
ovn-sbctl show
출력 확인 항목
Chassis "<chassis-uuid>"
    hostname: <gateway-hostname>
    Encap geneve
        ip: "<tunnel-ip>"
    Port_Binding cr-lrp-<logical-router-port-uuid>
  • Chassis의 OVN 내부 식별자 확인
  • hostname의 실제 Gateway Node 확인
  • Encap geneve의 Tunnel Endpoint 확인
  • cr-lrp-*의 Gateway Router Port Binding 확인

Gateway Chassis 우선순위​

  • External Network별 전체 Gateway Chassis 등록 적용
  • Logical Router Port별 Chassis Priority 개별 적용
  • 높은 Priority Chassis의 Active Gateway 선출 적용
  • Active Chassis 장애 시 차순위 Chassis 전환 적용
  • Network별 Priority 순서의 상이 가능
Gateway Chassis 우선순위 확인
ovn-nbctl list Gateway_Chassis
출력 확인 항목
_uuid        : <gateway-chassis-record-uuid>
chassis_name : "<chassis-uuid>"
name         : lrp-<port-uuid>_<chassis-uuid>
priority     : 3
  • 동일 lrp-* 기준 Chassis별 Priority 비교 필요
  • Priority 값이 가장 높은 Chassis의 우선 사용 적용
  • Gateway 분산 상태 확인 시 Network 단위 비교 필요

DVR 적용 확인​

  • Compute Node의 ovn-controller·ovn-metadata-agent 구동 여부 확인
  • ML2/OVN 환경의 Distributed Floating IP 설정 확인
  • Legacy OVS DVR 환경의 Compute Node L3 Agent 존재 여부 확인
OpenStack-Ansible DVR 설정 예시
neutron_neutron_conf_overrides:
  DEFAULT:
    router_distributed: true
    enable_dvr: true
    global_physnet_mtu: 9000

neutron_ml2_conf_ini_overrides:
  ml2:
    physical_network_mtus: "provider:1500,nas:9000"
    path_mtu: 1500
  ovn:
    enable_distributed_floating_ip: true
  • router_distributed와 enable_dvr 활성화 적용
  • OVN Distributed Floating IP 활성화 적용
  • Physical Network별 MTU와 Tunnel path_mtu 정합성 확인 필요

VXLAN·Geneve Packet 구조​

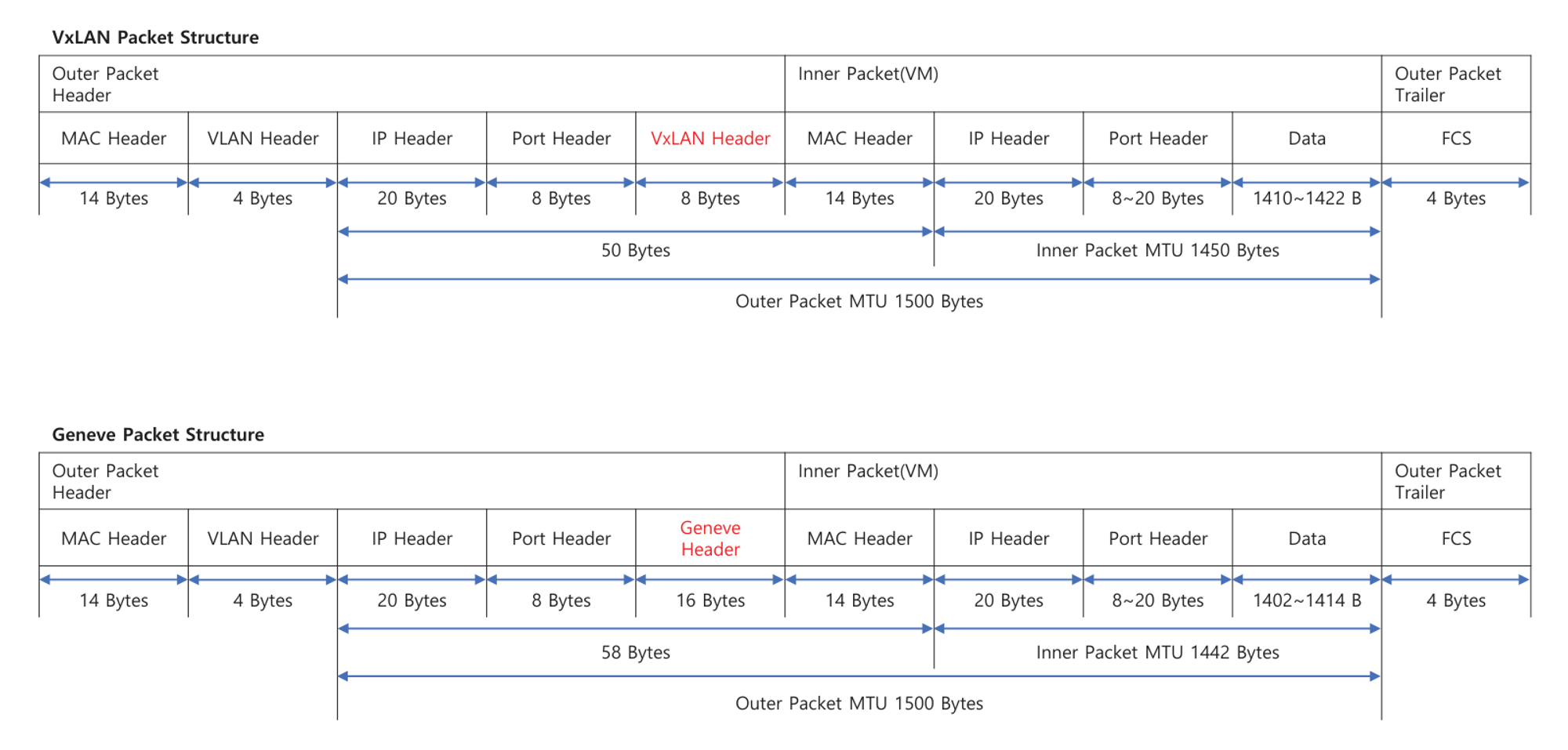

VXLAN과 Geneve Packet Header 및 MTU 비교

VXLAN·Geneve Encapsulation Header와 MTU 비교

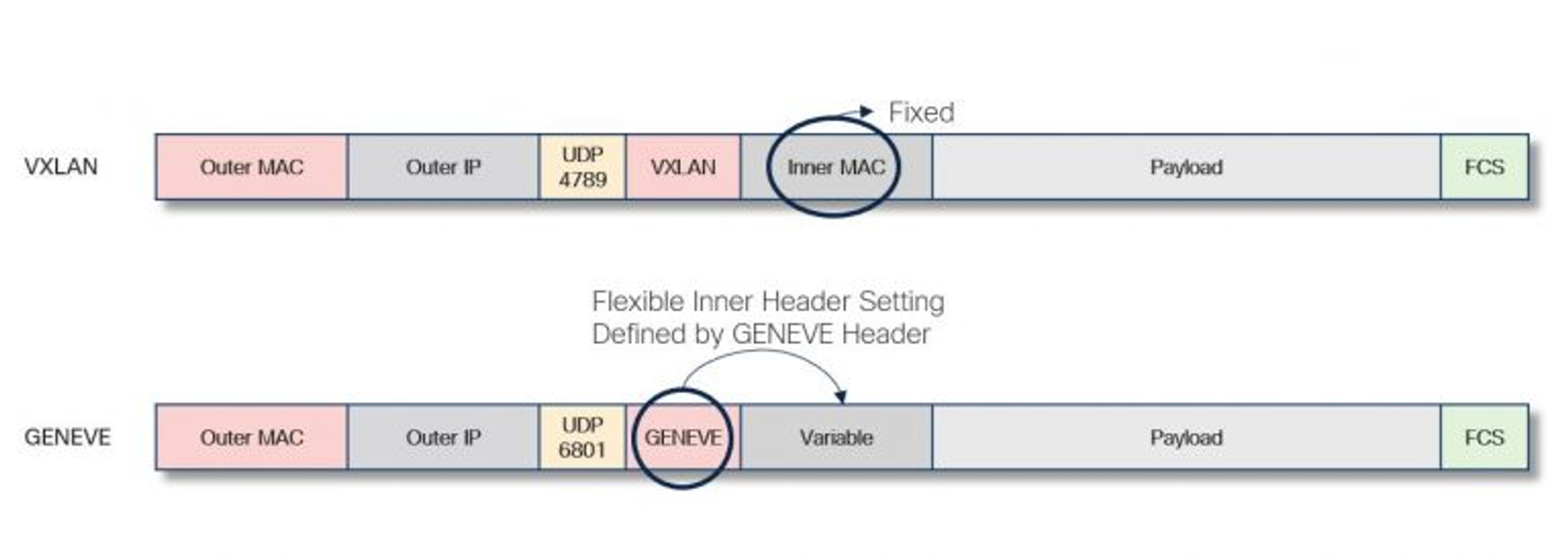

VXLAN 고정 Header와 Geneve 가변 Header 비교

VXLAN 고정 구조와 Geneve 가변 Option 구조 비교

  • VXLAN 기본 Header 8 Bytes 적용
  • Geneve 기본 Header와 Option 영역을 포함한 가변 구조 적용
  • Outer MTU 1,500 Bytes 기준 Inner MTU 감소 발생
  • Geneve Option 사용량을 고려한 MTU 설계 필요
  • Overlay 구간 Fragmentation 방지를 위한 End-to-End MTU 정합성 필요

OpenStack Router 추적​

1. OpenStack Router UUID 확인​

openstack router list
  • 대상 Router의 OpenStack UUID·상태·Project 확인

2. OVN Logical Router 연결​

ovn-nbctl lr-list
UUID 연결 형식
<ovn-logical-router-uuid> (neutron-<openstack-router-uuid>)
  • neutron-<router-uuid> 이름 기반 OpenStack·OVN Object 연결

3. Logical Router Port 확인​

Logical Router Port 목록
ovn-nbctl lrp-list <ovn-logical-router-uuid>
출력 형식
<port-record-uuid> (lrp-<neutron-port-uuid>)
  • Internal Network Port와 External Gateway Port 식별
  • lrp-* 기준 Gateway Chassis Record 연결 가능

4. 전체 Topology 확인​

ovn-nbctl show
  • switch의 OpenStack Network 연결정보 확인
  • router의 OpenStack Router 연결정보 확인
  • port·router-port·gateway chassis 관계 확인
  • nat의 SNAT·DNAT_AND_SNAT 정책 확인
  • 실시간 변경 추적 시 ovn-nbctl --monitor show 적용

NAT 동작 확인​

전체 NAT Record 조회
ovn-nbctl find NAT
주요 출력 항목
external_ip : "<floating-or-snat-ip>"
logical_ip  : "<tenant-cidr-or-fixed-ip>"
logical_port: "<neutron-port-uuid>"
type        : snat | dnat_and_snat
  • Tenant CIDR의 외부 통신용 snat Record 확인
  • Floating IP 연결용 dnat_and_snat Record 확인
  • external_ids의 Neutron Router·Floating IP·Port 연결정보 확인
  • NAT Record와 Logical Router 간 직접 연결 확인 필요
Router별 NAT Record 확인
ovn-nbctl lr-nat-list <ovn-logical-router-uuid>

점검 절차​

  1. openstack router list 기반 대상 Router UUID 확인
  2. ovn-nbctl lr-list 기반 OVN Logical Router UUID 확인
  3. ovn-nbctl lrp-list 기반 Logical Router Port 확인
  4. ovn-nbctl show 기반 External Gateway와 NAT 정책 확인
  5. ovn-nbctl list Gateway_Chassis 기반 Gateway Priority 확인
  6. ovn-sbctl show 기반 Active Chassis의 cr-lrp-* Binding 확인
  7. Gateway 장애 전·후 Chassis Binding과 통신 연속성 비교 필요

확인 결과​

  • Southbound DB의 cr-lrp-* Binding 기반 Active Gateway 식별 가능
  • Logical Router Port별 복수 Gateway Chassis 등록 적용
  • Chassis Priority 기반 Active·Standby 선출 적용
  • OpenStack Router UUID와 OVN Logical Router의 연결관계 확인 가능
  • NAT Record 기반 SNAT·Floating IP 동작 경로 추적 가능
  • DVR·Distributed Floating IP 적용 여부의 설정 확인 필요
  • Network별 Gateway Priority와 장애 전환 결과의 정기 검증 필요
  • Overlay Header 증가를 고려한 MTU 설계 필요
