1. OVN 기반 L4 Octavia

목적​

  • Amphora VM 없이 OVN Provider 기반 L4 Load Balancer 구성
  • Octavia API와 OVN Northbound DB 연동 확인
  • TCP·UDP Listener, Pool, Member, Health Monitor 기능 검증
  • OpenStack-Ansible 환경의 OVN 전용 배포 조건 정립

구성 방식​

  • ovn-octavia-provider 기반 Octavia·OVN 연동 적용
  • Load Balancer 정책의 OVN Northbound DB 반영
  • Compute·Network Node의 OVS Flow 기반 분산 처리 적용
  • 전용 Amphora VM과 관리 Network 부재
  • Load Balancer별 추가 CPU·Memory 자원 소비 최소화

설치 검증​

  • Octavia 기본 Provider의 OVN 고정 적용
  • OVN Provider Agent 활성화 적용
  • Amphora Image Upload 및 관련 Resource Setup 비활성화 적용
  • Amphora 전용 관리 Network·Security Group·iptables Rule 생성 차단 적용
  • 불필요한 Health Manager Peer 계산과 관리 Network 조회 우회 적용
  • Octavia API·Provider Agent 구동 확인

배포 설정 및 해결 내역​

1. 설정 파일 변경​

  • 설정 파일 위치 /etc/openstack_deploy/user_variables.yml
  • 사설 인증서 사용을 위한 SSL 인증 검증 우회 적용
  • Amphora 전용 Network·Security Group·iptables Rule 생성 방지 적용
  • OVN 모드에서 불필요한 Health Manager 계산 로직 우회 적용
  • 설정 Template 렌더링을 위한 Dummy Network UUID 적용
/etc/openstack_deploy/user_variables.yml
# [1] SSL 인증서 검증 무시
keystone_service_adminuri_insecure: true
openstack_service_adminuri_insecure: true

# [2] OVN 모드용 리소스 생성 방지
octavia_networks: []
octavia_security_groups: []
octavia_host_client_iptables_rules: []

# [3] Health Manager 로직 우회
octavia_health_manager_bind_ip: "{{ ansible_host }}"
octavia_health_manager_peers: []
octavia_health_manager_heartbeat_key: "insecure_key_for_ovn_mode"

# [4] 설정 파일 생성을 위한 Dummy Network UUID
octavia_neutron_management_network_uuid: "00000000-0000-0000-0000-000000000000"

2. Ansible Role 소스 코드 수정​

  • 변수 재정의만으로 차단되지 않는 Amphora 기본 Task의 강제 비활성화 적용
  • OVN Provider 전용 배포와 Amphora Resource 생성 절차의 분리 필요

2.1. Network Resource 생성 차단​

  • 수정 파일 /etc/ansible/roles/os_octavia/tasks/octavia_resources.yml
  • openstack_resources Role 호출 Task에 when: false 적용
/etc/ansible/roles/os_octavia/tasks/octavia_resources.yml
- name: Add network resources
when: false
include_role:
name: openstack.osa.openstack_resources
vars:
# 기존 변수 설정 유지

2.2. iptables 및 Network UUID 조회 차단​

  • 수정 파일 /etc/ansible/roles/os_octavia/tasks/octavia_post_install.yml
  • Amphora Health Manager용 iptables Rule 적용 Task 비활성화
  • 생성하지 않은 Octavia Management Network의 UUID 조회 Task 비활성화
/etc/ansible/roles/os_octavia/tasks/octavia_post_install.yml
- name: IPtables rules
when: false
include_role:
name: systemd_service
tasks_from: iptables

- name: Set Octavia management network UUID fact
when: false
set_fact:
octavia_management_net_uuid: "00000000-0000-0000-0000-000000000000"

2.3. Health Manager Template 로직 단순화​

  • 수정 파일 /etc/ansible/roles/os_octavia/templates/octavia.conf.j2
  • Network 조회 Loop 제거
  • OVN 모드에서 사용하지 않는 Health Manager 값의 고정 적용
/etc/ansible/roles/os_octavia/templates/octavia.conf.j2
[health_manager]
bind_ip = 127.0.0.1
bind_port = 5555
heartbeat_key = insecure_key_for_ovn_mode
controller_ip_port_list = 127.0.0.1:5555

3. 배포 노드 환경 구성​

  • 배포 노드의 OpenStack-Ansible Utility Python 경로 부재 해결
  • openstacksdk 설치를 통한 OpenStack Resource Module 실행환경 구성
  • Keystone Service 등록을 위한 관리자 접속 설정 적용
Utility Python 경로 구성
mkdir -p /openstack/venvs/utility-29.2.0/bin/
ln -sf /usr/bin/python3 /openstack/venvs/utility-29.2.0/bin/python
필수 Python Package 설치
apt-get install -y python3-pip
pip3 install openstacksdk
  • 관리자 접속정보 파일 /etc/openstack/clouds.yaml 생성
  • 공개 문서의 인증정보·비밀번호 제외 적용

기능 검증​

Load Balancer·Listener​

  • Load Balancer 생성 및 VIP 할당 확인
  • TCP Listener 생성 확인
  • UDP Listener 생성 확인
  • HTTP·HTTPS·TLS 기반 L7 기능 미지원

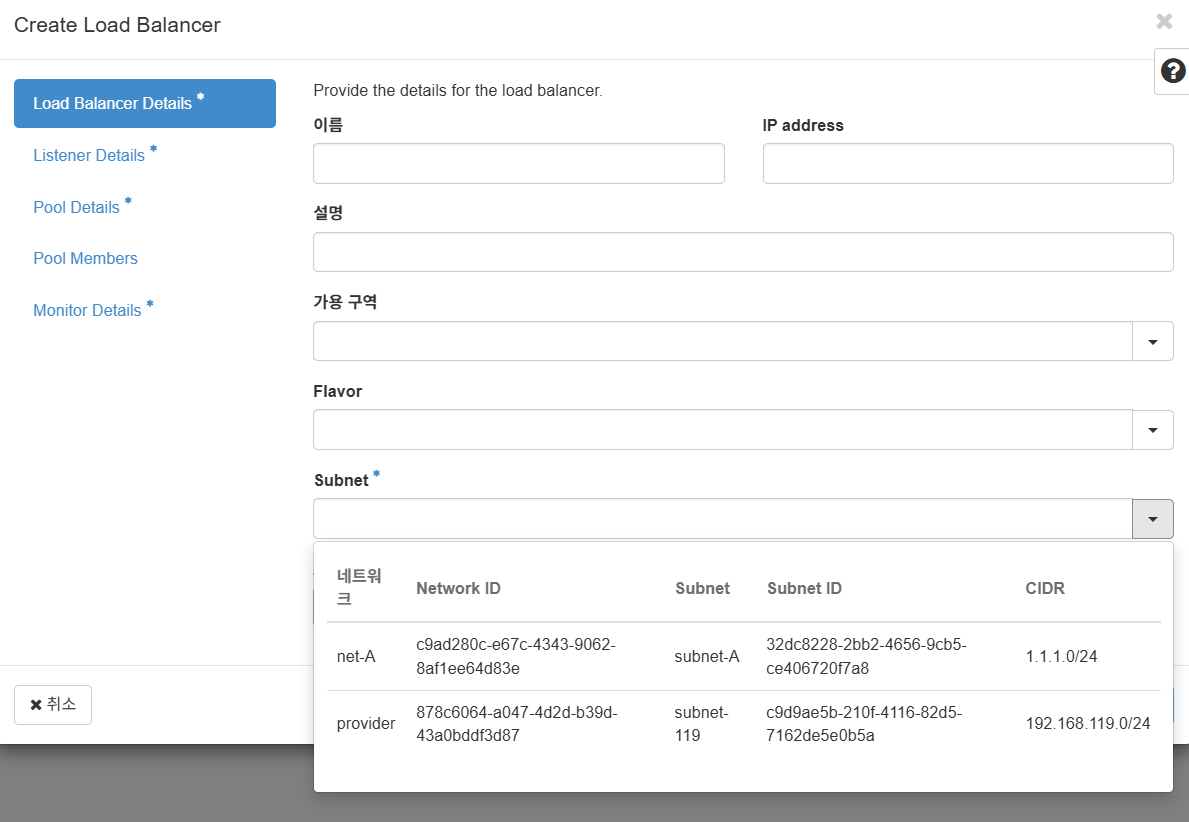

Load Balancer Network 및 Subnet 선택 화면

Load Balancer Network 및 Subnet 선택 화면

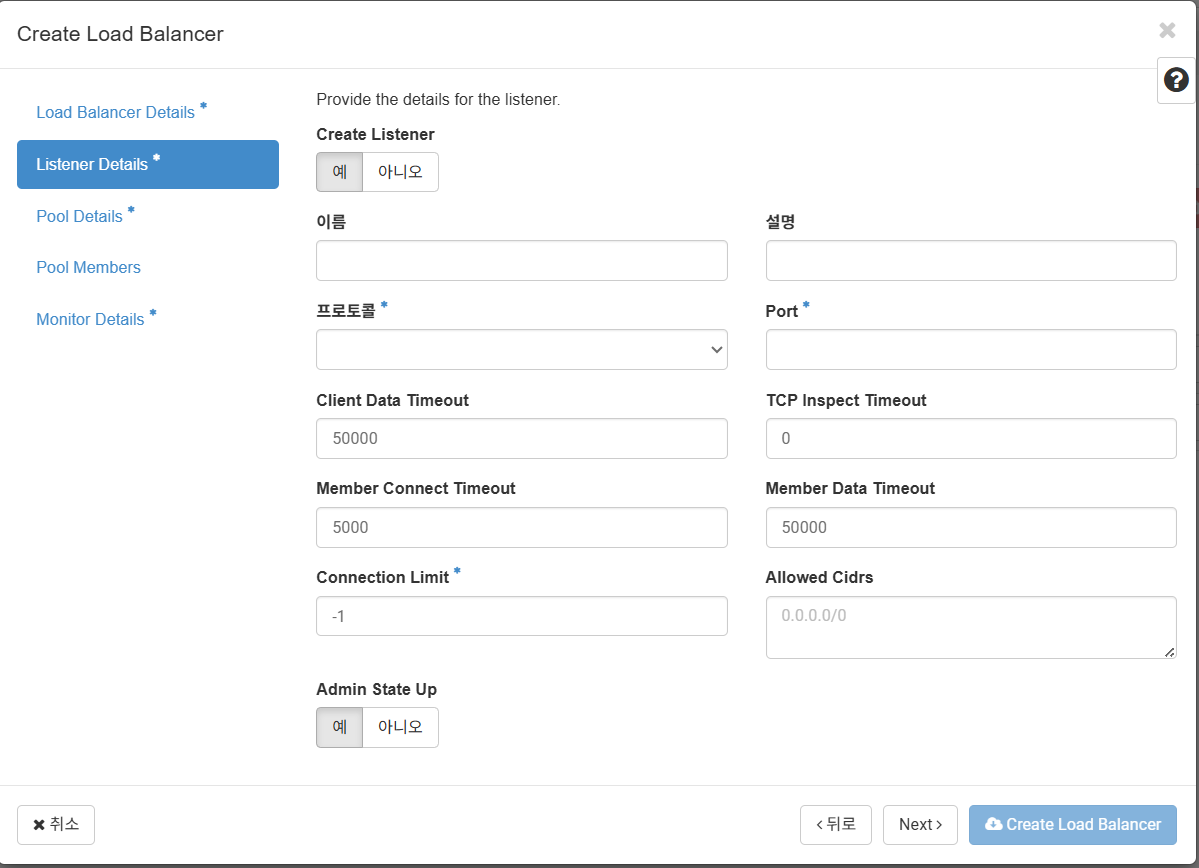

Listener 상세 설정 화면

Listener 상세 설정 화면

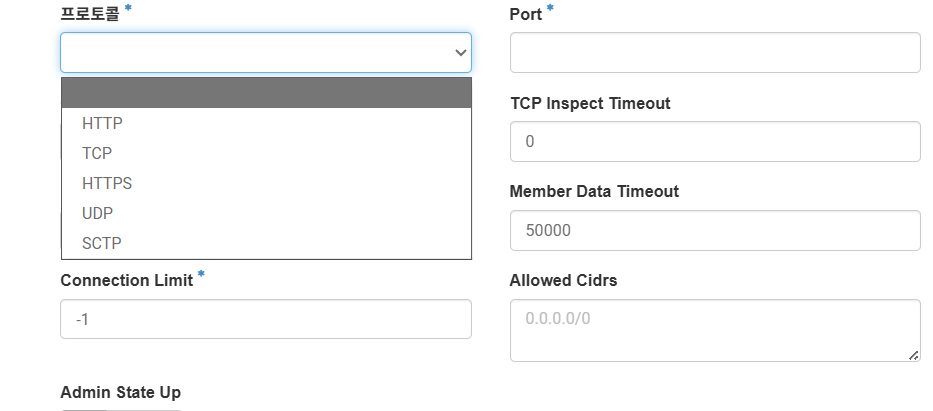

Listener Protocol 선택 화면

UI 선택 항목과 OVN Provider 실제 지원 범위의 차이 확인

Pool·Member​

  • Pool 생성 및 Listener 연결 확인
  • 동작 중인 Instance의 Pool Member 등록 확인
  • OVN Provider의 SOURCE_IP_PORT 알고리즘 적용
  • ROUND_ROBIN·LEAST_CONNECTIONS 알고리즘 미지원

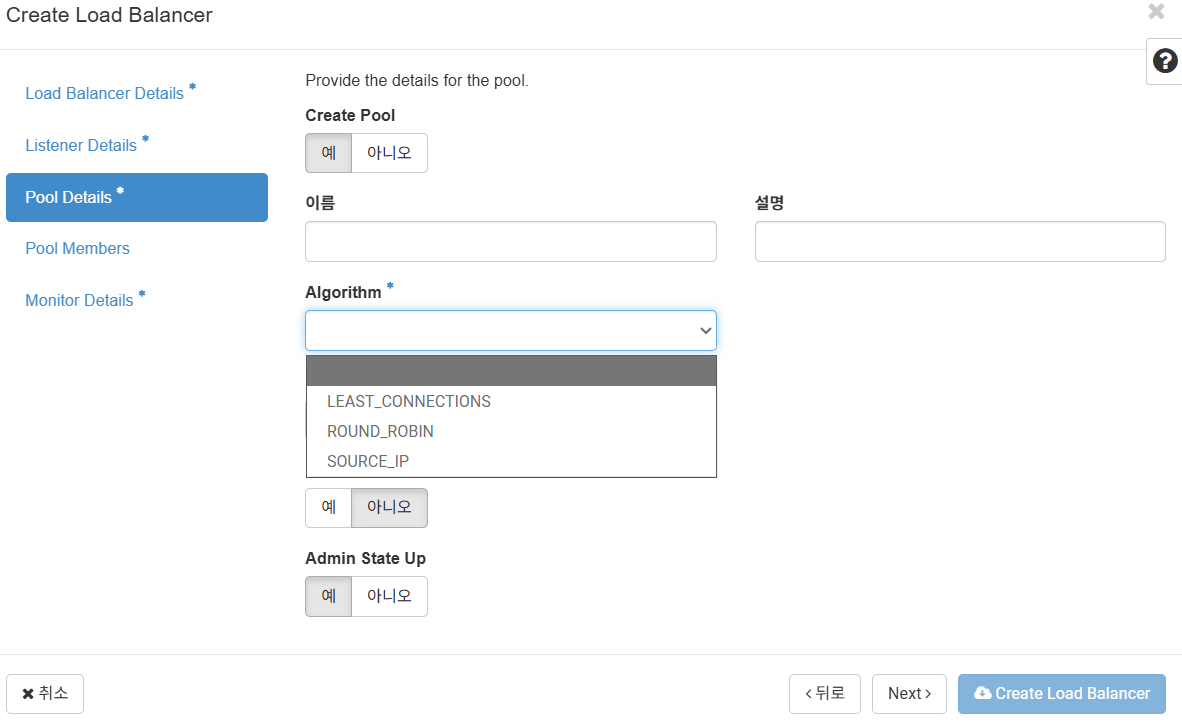

Pool Algorithm 선택 화면

UI 기본 Algorithm과 OVN Provider 지원 Algorithm의 차이 확인

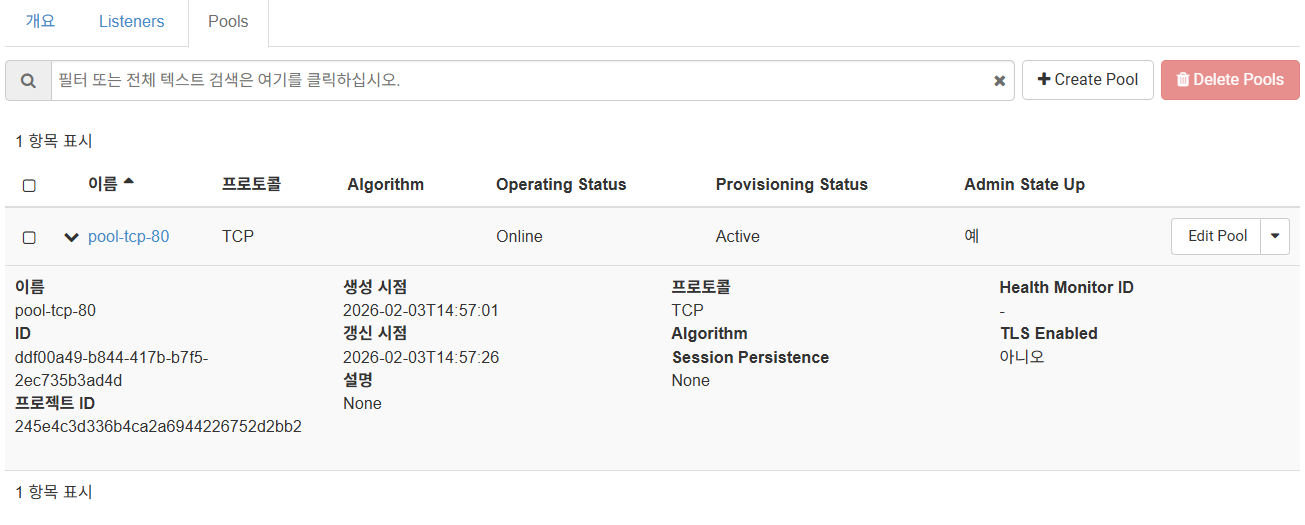

SOURCE_IP_PORT Pool 생성 결과

SOURCE_IP_PORT 적용 후 Pool 생성 결과

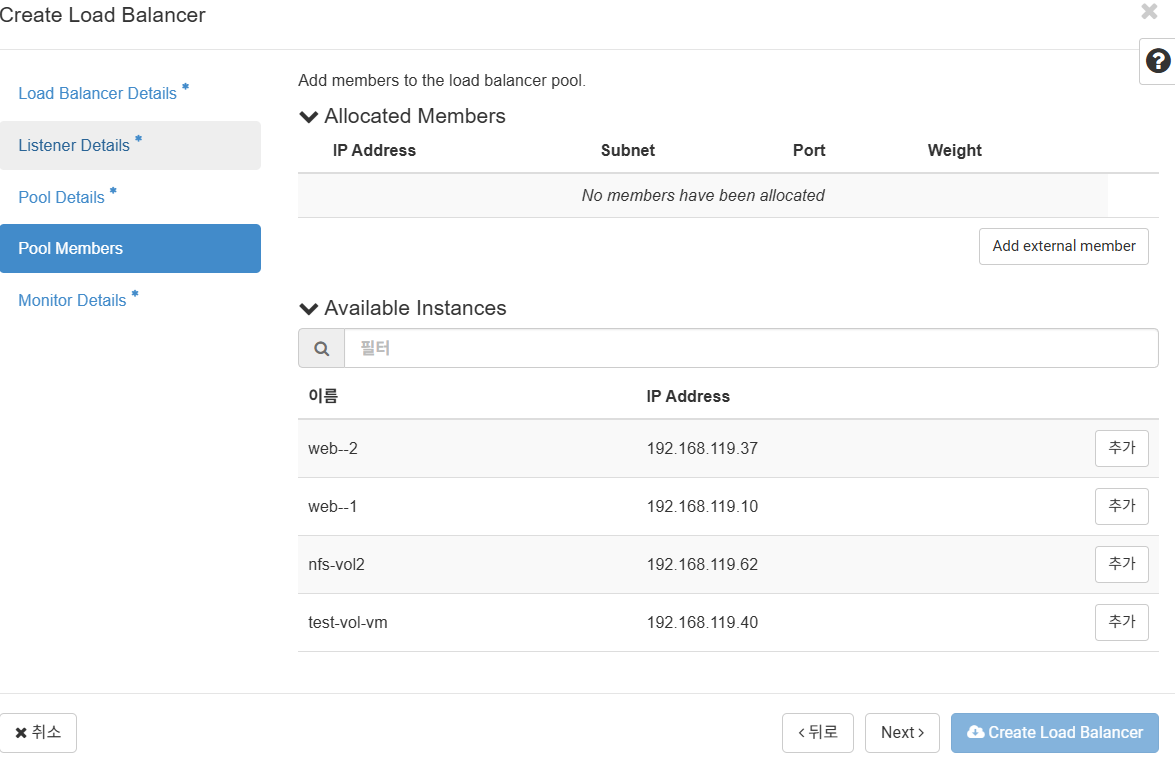

Pool Member 등록 화면

동작 중인 Instance의 Pool Member 등록 화면

Health Monitor​

  • Pool Member 상태 확인을 위한 Health Monitor 생성 확인
  • TCP 기반 상태 확인 적용
  • HTTP·HTTPS 기반 세부 상태 확인 제약

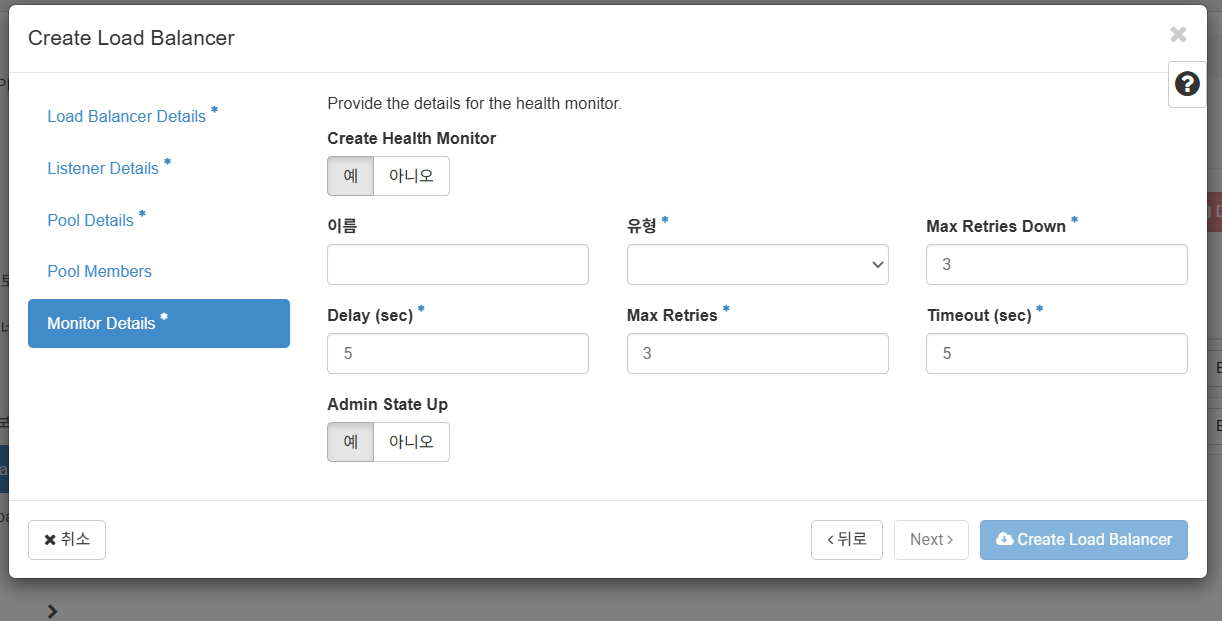

Health Monitor 설정 화면

Health Monitor 설정 화면

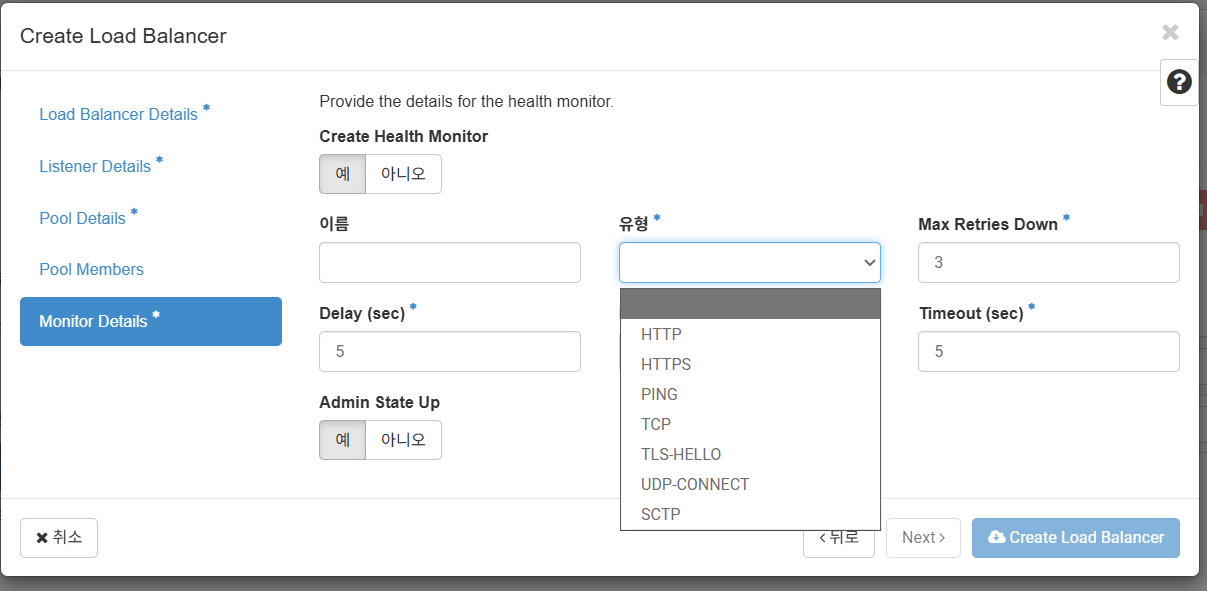

Health Monitor 적용 결과

Health Monitor 적용 결과

Amphora 대비 특성​

항목Amphora ProviderOVN Provider
처리 구조전용 Load Balancer VMOVN·OVS 분산 처리
생성 시간VM 부팅 시간 필요정책 즉시 반영
추가 자원VM별 CPU·Memory 필요전용 VM 자원 부재
지원 범위L4·L7L4 중심
알고리즘다중 알고리즘 지원SOURCE_IP_PORT 중심

확인 결과​

  • OVN Provider 기반 L4 Load Balancer 생성 및 동작 확인
  • TCP·UDP Listener와 Pool Member 연결 확인
  • Amphora VM 없는 분산형 처리 구조 적용
  • Load Balancer 생성 대기시간과 전용 자원 사용 감소
  • L7 기능과 다중 Pool 알고리즘 부재
  • 운영 적용 전 지원 Protocol·알고리즘·Health Monitor 범위 확인 필요
  • 배포 자동화의 Amphora 의존 Task 분리 및 Role 개선 필요
