최종 아키텍처
- OpenStack Project를 VPC로 정의
- 사용자 네트워크는 ML2/OVN 기반 Geneve Overlay로 제공.
- East-West와 Floating IP는 Compute Node에서 분산 처리(DVR)
- 일반 SNAT은 전용 Gateway Node로 분리
시스템 컨텍스트
배포 구조

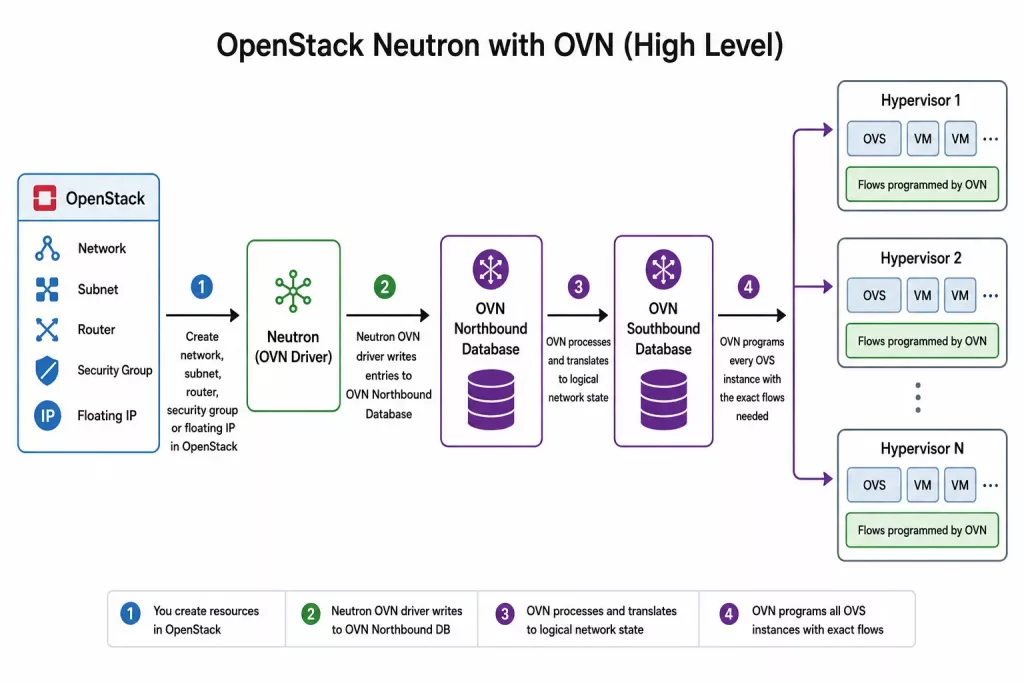

VPC 내부 구조
설계 특성
분산처리 패킷
- 동일·다른 Subnet 간 East-West 라우팅
- Floating IP가 연결된 VM의 DNAT/SNAT
- Security Group Flow 적용
주요 트래픽 집중
- Private Subnet의 일반 SNAT
- External Gateway와 Provider Network 연결
- Gateway Chassis 우선순위와 HA
추상화필요 기능
- 1계정 당 N개의 Project(VPC) 매핑 기능
- VPC CIDR와 Subnet 중복 검증 기능
- Router를 Route Table 등의 혼란방지 용어로 표현
- External Gateway와 같은 특정 용어를 범용적 용어로 표현
- 관리자 전용 Router Network와 NAT 자원 숨김 기능
